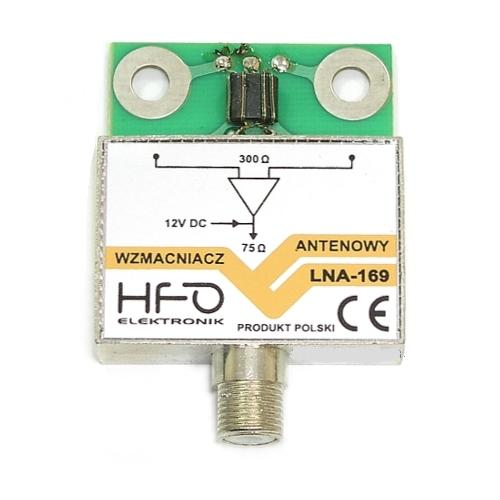

Wzmacniacz antenowy LNA-169 ekranowany (płytka)
Opis
Przedwzmacniacz antenowy LNA 169 służy do wzmacniania słabych sygnałów TV naziemnej odbieranych
w pasmach : III ( k6-k12 ) ; IV ( k21-k37 ) ; V ( k38-k69 ). Przedwzmacniacz LNA 169 jest przeznaczony do
montowania bezpośrednio na zaciskach anteny w puszce antenowej. Takie rozwiązanie zapewnia wzmocnienie
słabych sygnałów już na wyjściu z anteny, co jest szczególnie istotne przy niskim stosunku sygnał / szum.
Ekranowanie wzmacniacza w odlewie ze znalu znacznie ogranicza wrażliwość na zakłócenia.
WARUNKI PRACY
1) ZASILANIE
Zasilanie przez kabel koncentryczny , przez który odbierany jest sygnał z anteny, przystosowanym do tego
celu separatorem ( polaryzatorem )
Napięcie zasilania – 12 DC ± 5%
Pobór prądu DC – 50 mA ± 5%
2) WEJŚCIE I WYJŚCIE WZMACNIACZA
Wejście – symetryczne o impedancji 300 ? przystosowane do zacisków wyjściowych anteny .
Wyjście – gniazdo F o impedancji 75 ? służy jednocześnie do zasilania wzmacniacza
prądem DC przez kabel koncentryczny.
3) ZAKRES CZĘSTOTLIWOŚCI PRACY WZMACNIACZA
174 MHz– 862 MHz
4) WARUNKI ŚRODOWISKOWE PRACY
- zakres temperatur - 30°C… + 55°C
- wilgotność względna 20% - 80%
