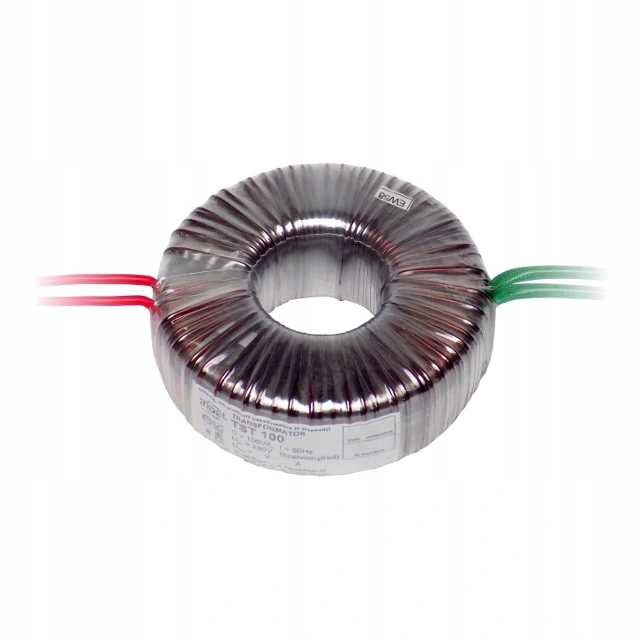

Transformator sieciowy TST o konstrukcji z rdzeniem toroidalnym.
Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. W stosunku do transformatorów kształtkowych, konstrukcja taka charakteryzuje się: mniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancją rozproszenia jak również mniejszym poziomem hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.
Dane techniczne:
- uzwojenia nawinięte drutem miedzianym z podwójną izolacją w klasie temperaturowej F lub H
- izolacja z estrofolu
- wyprowadzenia w postaci przewodów
- w zestawie: 1x mocujący pierścień metalowy, 2x gumowa podkładka
Charakterystyka:
- napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
- napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
- maksymalny prąd uzwojenia wtórnego SEC I [A]: 2.5A
- moc: 60W
- długość wyprowadzeń: 150mm
- test izolacji: 4kV / 60s
- klasa izolacji: II
- klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
- stopień ochrony: IP00
- karta katalogowa: 60/TOR 01-1
- wymiary (SxWxG): 85 x 37 x 85 mm
- waga: 0.8kg
Zastosowanie:
- zasilanie urządzeń elektronicznych i elektroenergetycznych,
- w układach automatyki przemysłowej,
- w technice oświetleniowej,
- oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.
